IXIA 계측기 활용법 (CC/CPS/Throughput)



용어 정리

Ramp Down : 트래픽 끝나고 종료되는 시간, 즉 트래픽 0이 되는 시간
Sustain time : 트래픽 유지 시간
Think time : 세션 유지 시간
1518 MB → Jumbo Frame이 되기 전 MTU Size

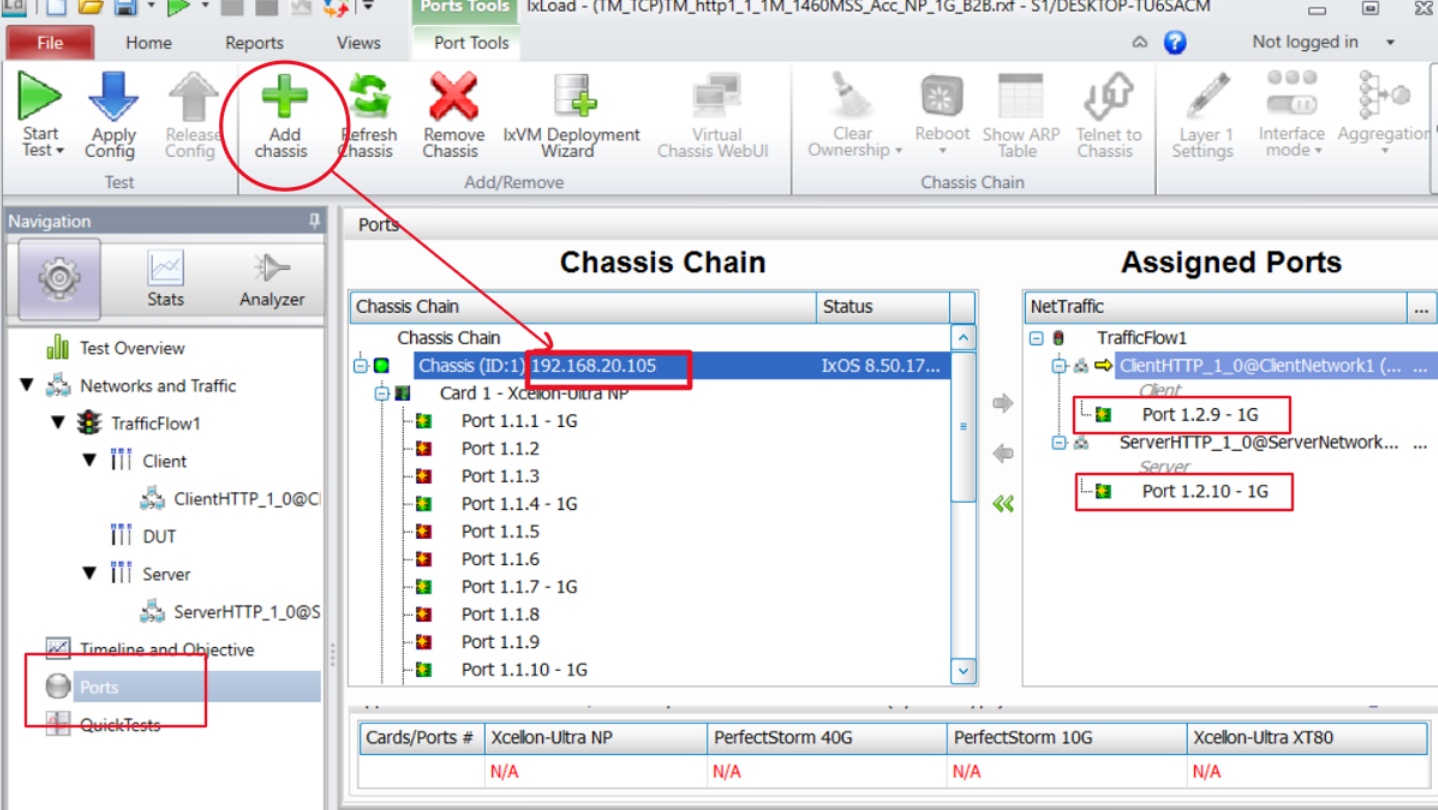

샤시 등록



HTTP Concurrent Connection (CC)

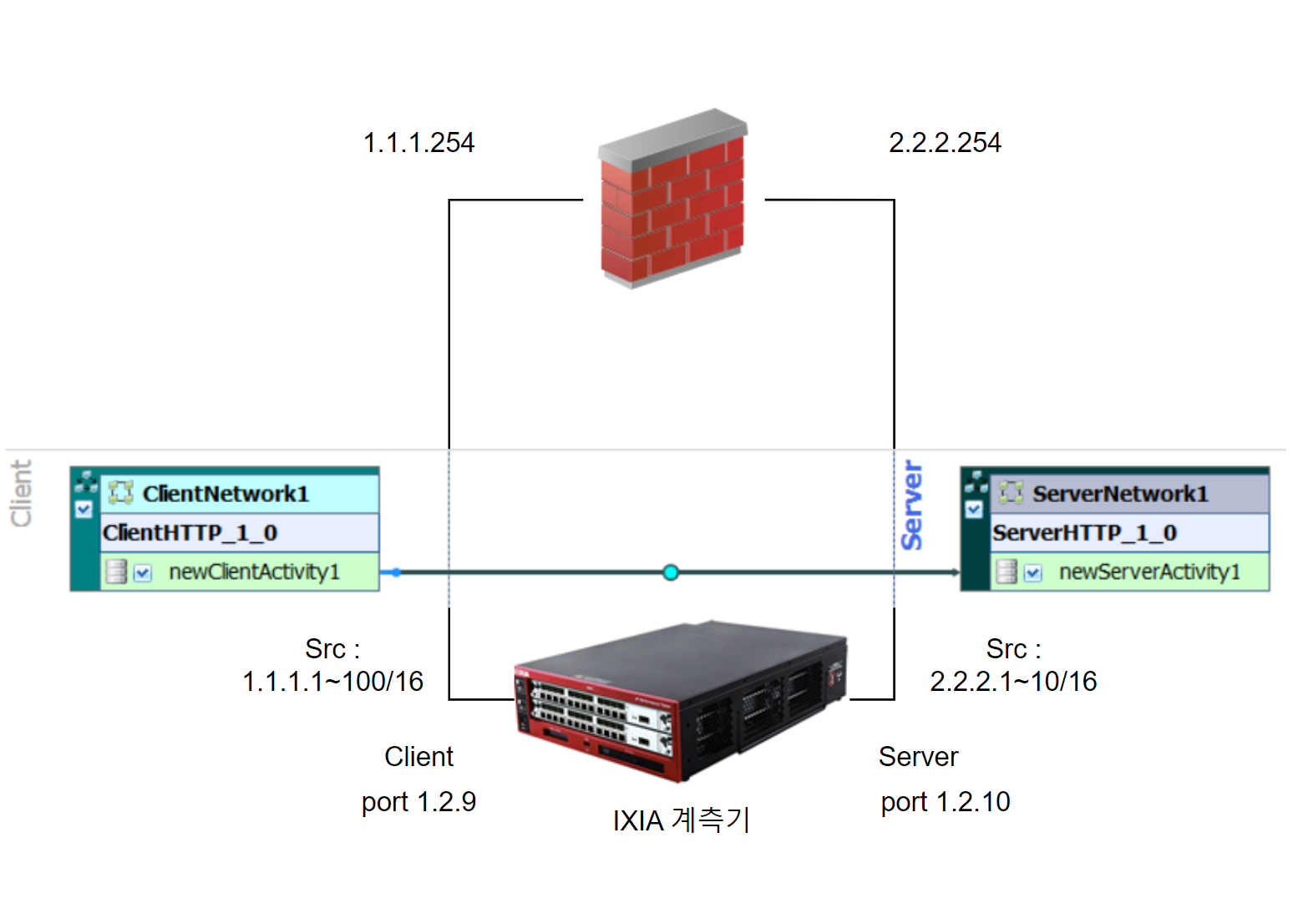

• 계측기 설정

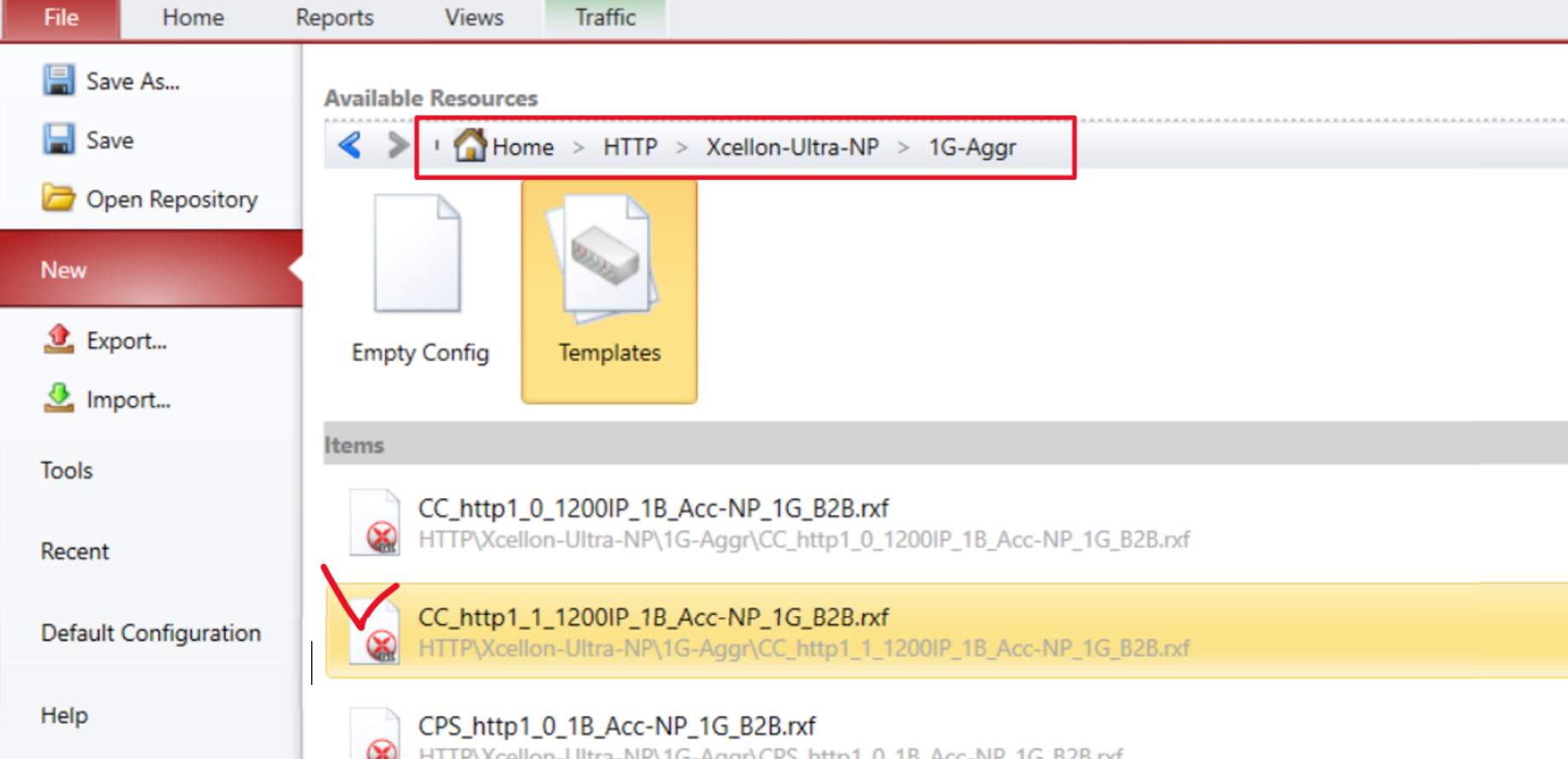

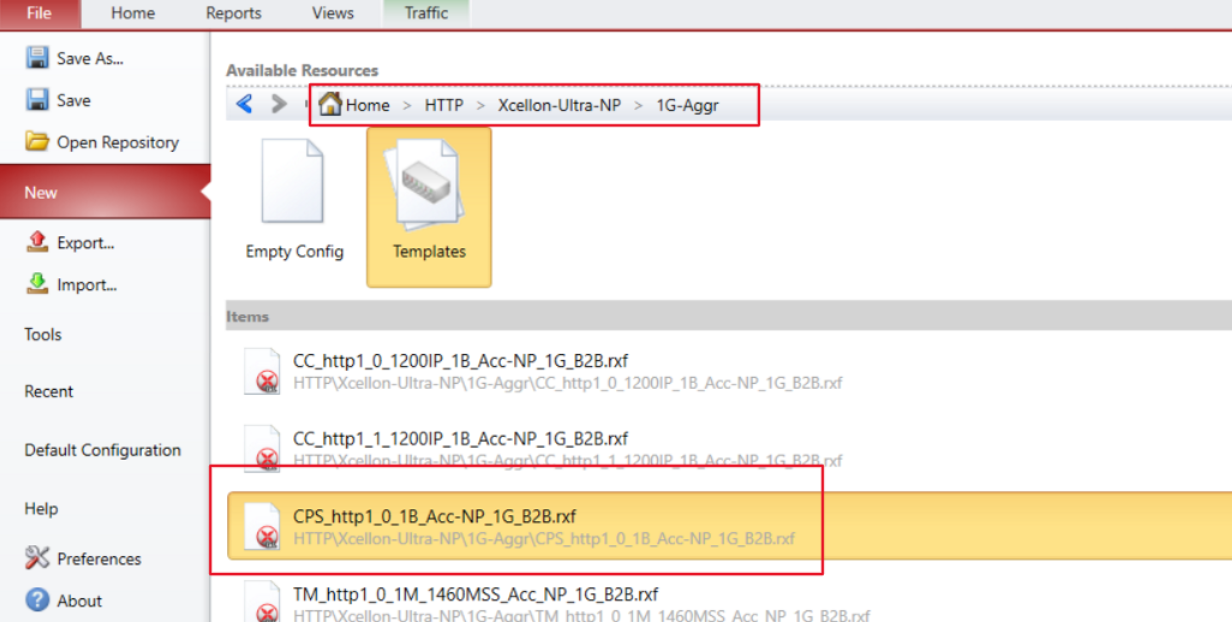

  • 템플릿




  • HTTP v1.1 Persistence 설정  ※ RFC 3511에서 HTTP v1.1
  • CP 연결 당 GET 요청 개수 1로 설정(TCP 연결은 측정 종료 시까지 유지)



  • HTTP 응답 크기 1KB로 설정

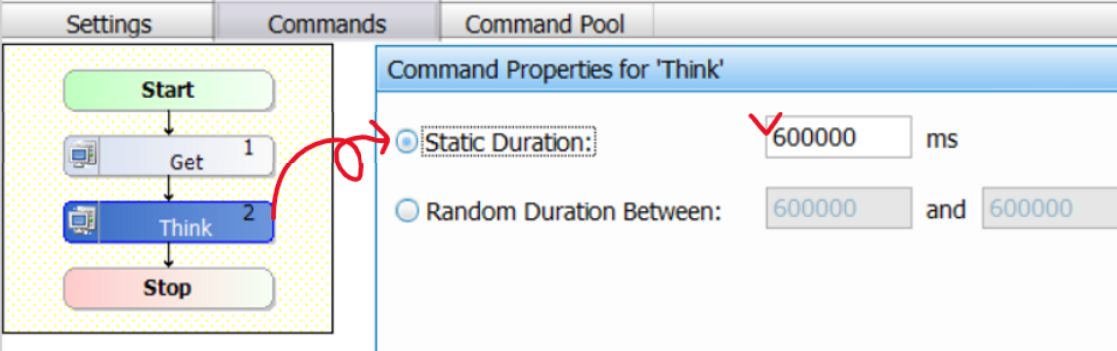

  • Think time 600000ms (=600초) 설정

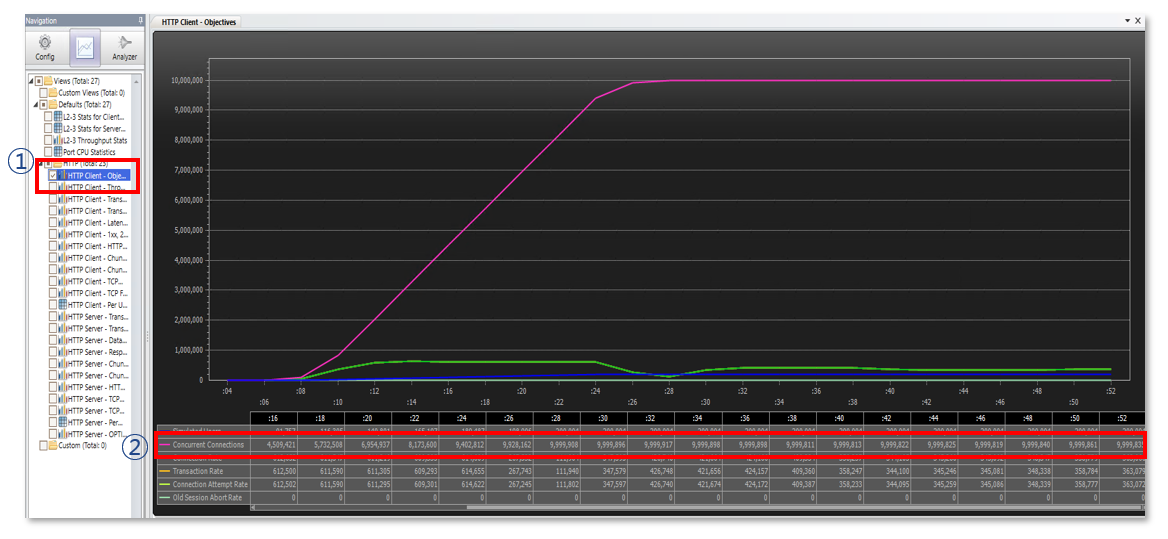

    → 루프백(계측기) 측정 및 결과값 확인(1분 1회 측정) - 성능 측정 실시(10분씩 2회 수행하여 최소값을 최종값으로 결정)

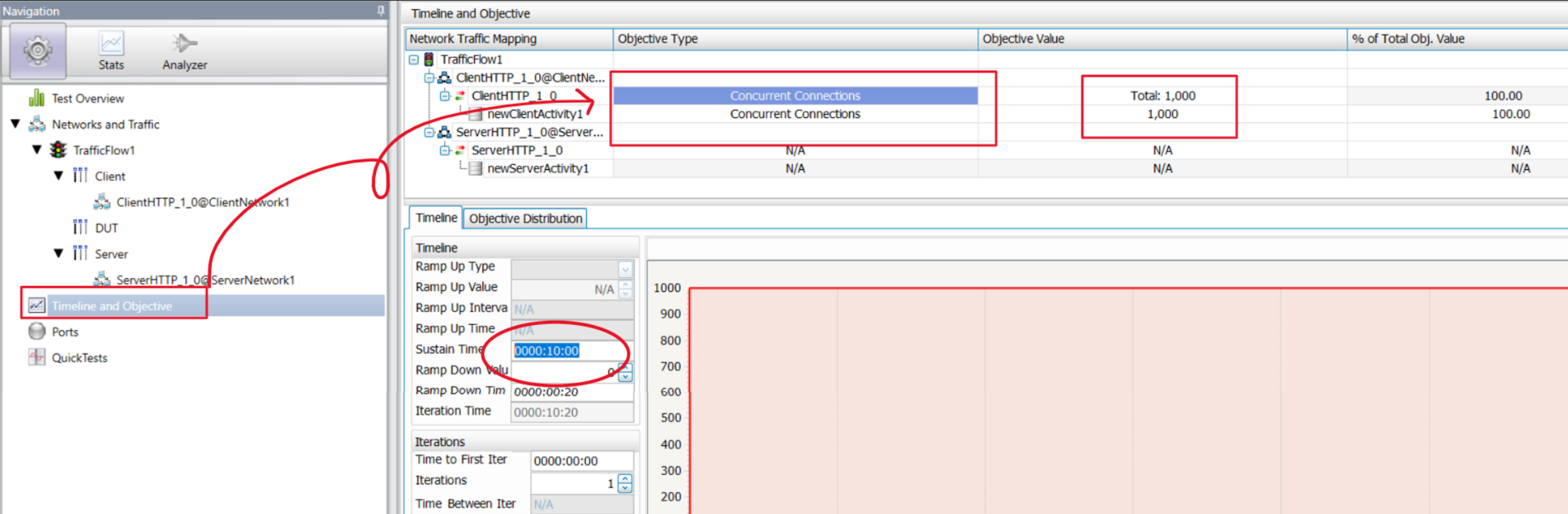

  • 1,000 CC 테스트 및 유지 시간 10분 설정 (sustain time)

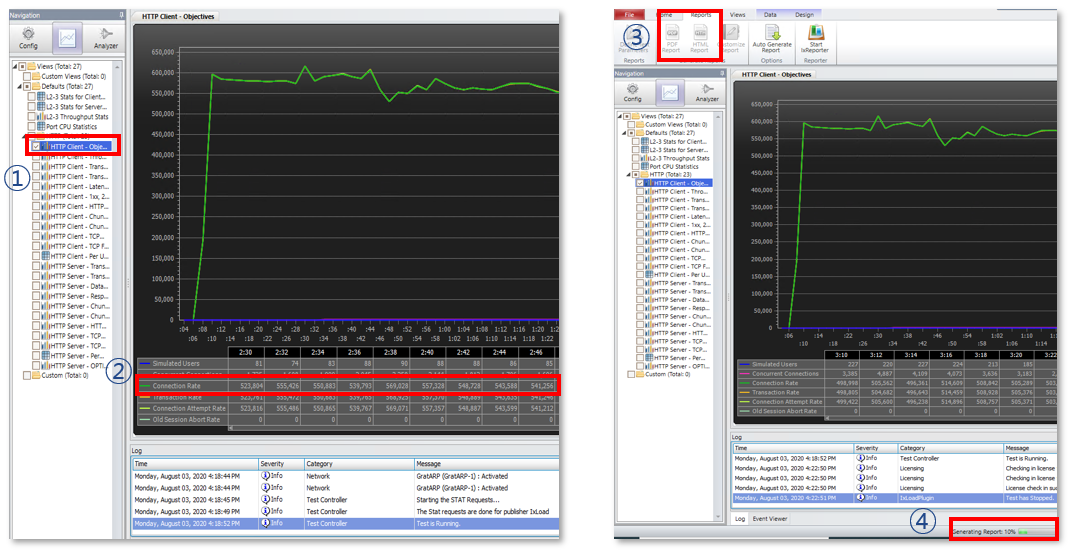

• 테스트 실행
  • Apply Config > Start Test




HTTP Connection Rate (CPS)

• 계측기 설정

• • 템플릿




  • HTTP v1.1 Persistence 설정 ※ RFC 3511에서 HTTP v1.1
  • CP 연결 당 GET 요청 개수 1로 설정

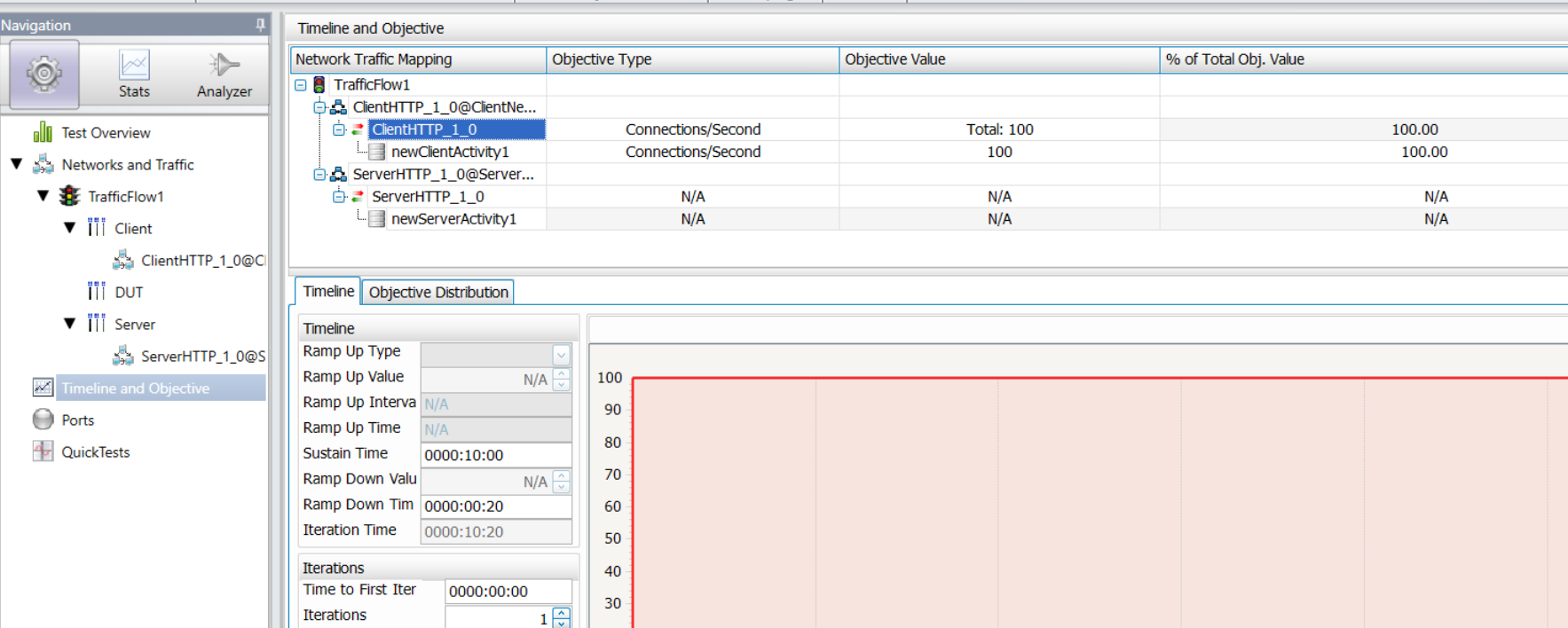

  • 100 CPS 값 설정
  • 루프백(계측기) 측정 및 결과값 확인(1분 1회 측정)
  • 성능 측정 실시(10분씩 2회 수행하여 최소값을 최종값으로 결정)




• 테스트 실행
  • Apply Config > Start Test




HTTP Throughput

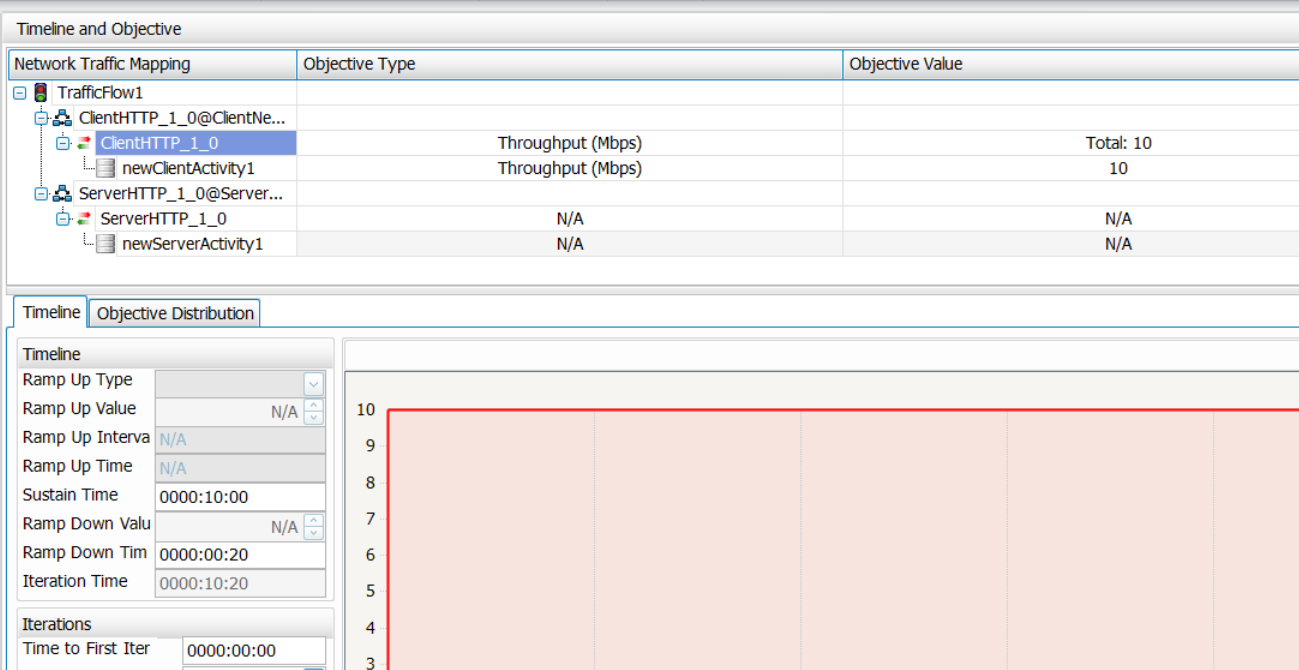

• 계측기 설정

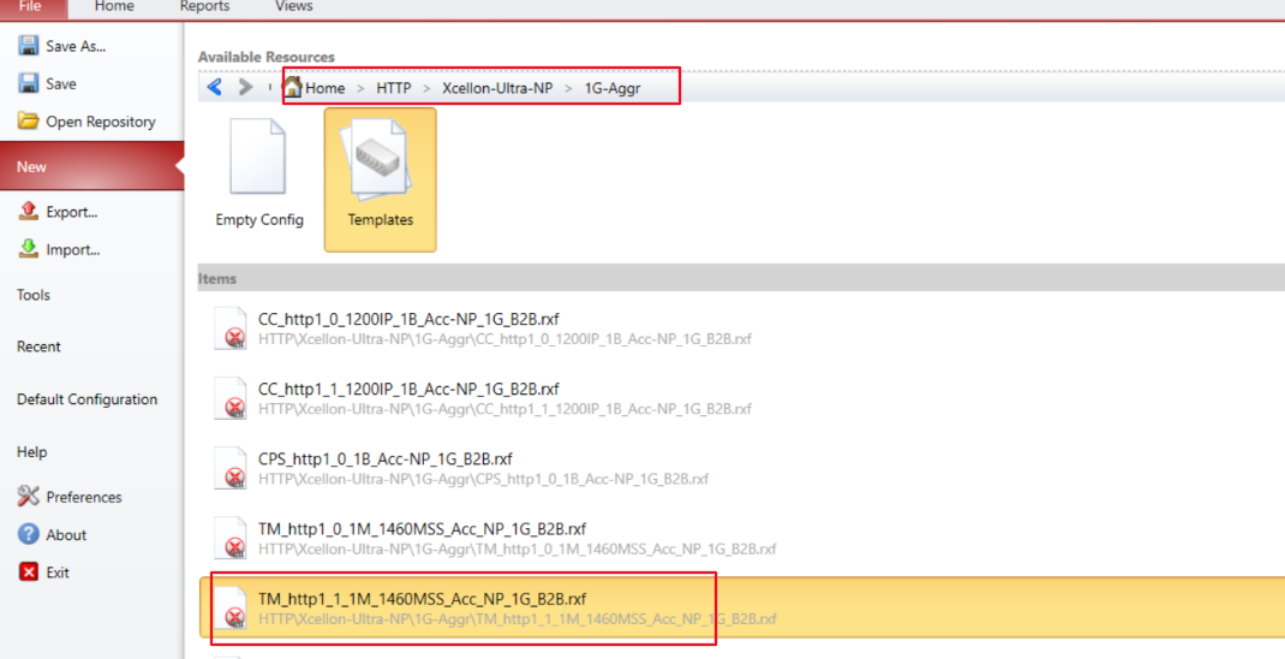

  • 템플릿




  • HTTP v1.1 Persistence 설정 ※ RFC 3511에서 HTTP v1.1

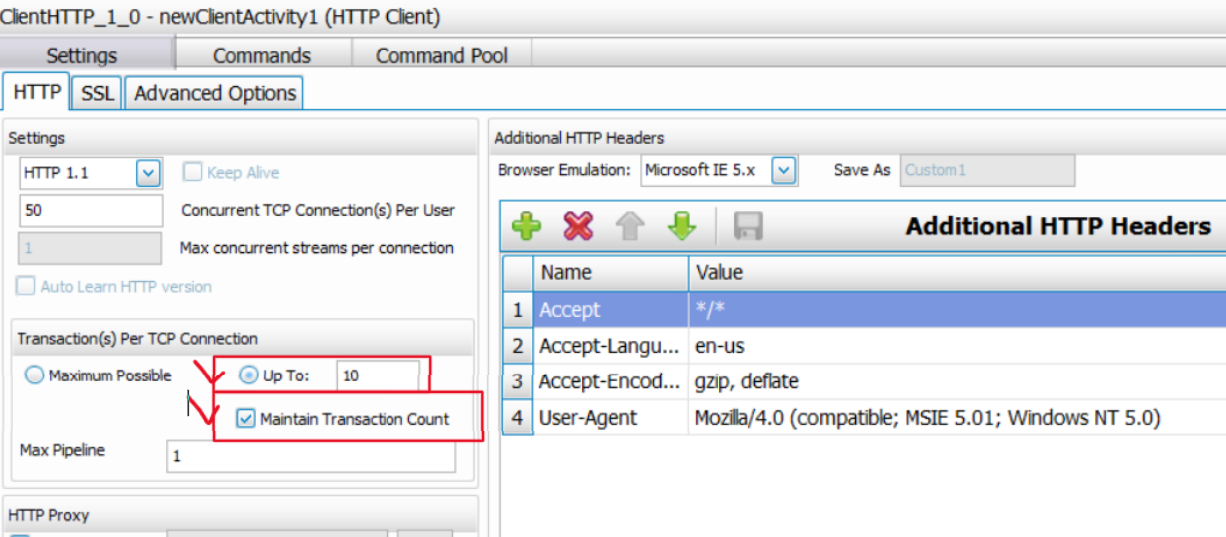

  • TCP 연결 당 GET 요청 개수 10으로 설정

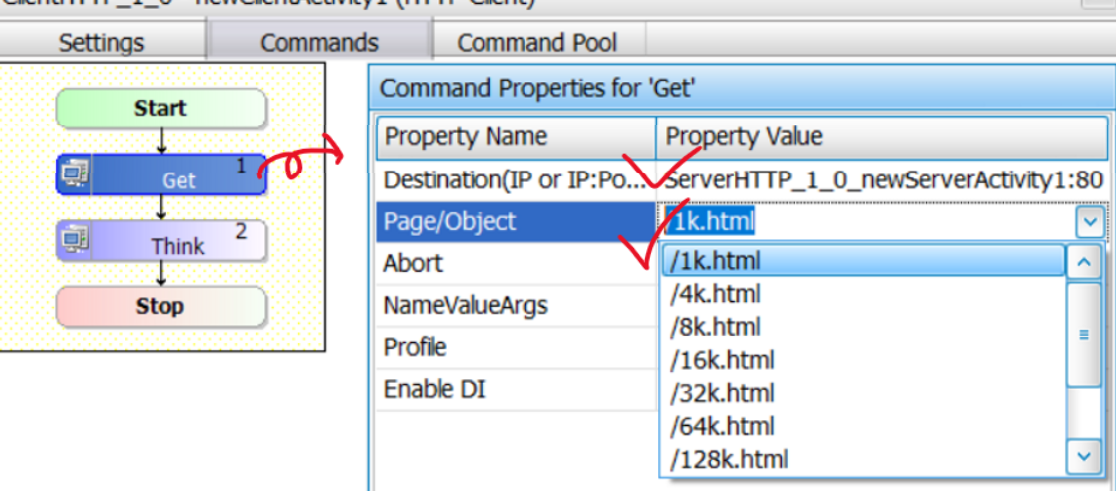

  • HTTP 응답 크기(MIX 비율) 설정
    • TCP MIX 비율 : 1K(10%) : 8K(10%) : 16K(10%) : 32K(70%)

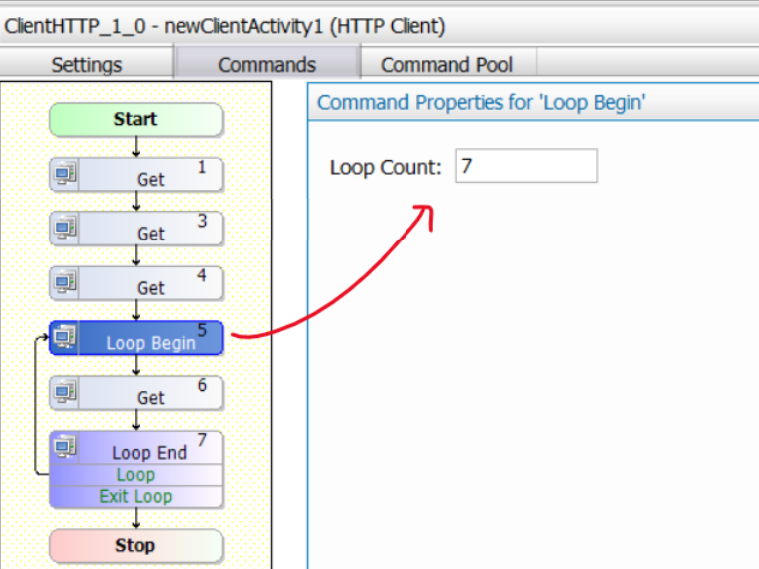

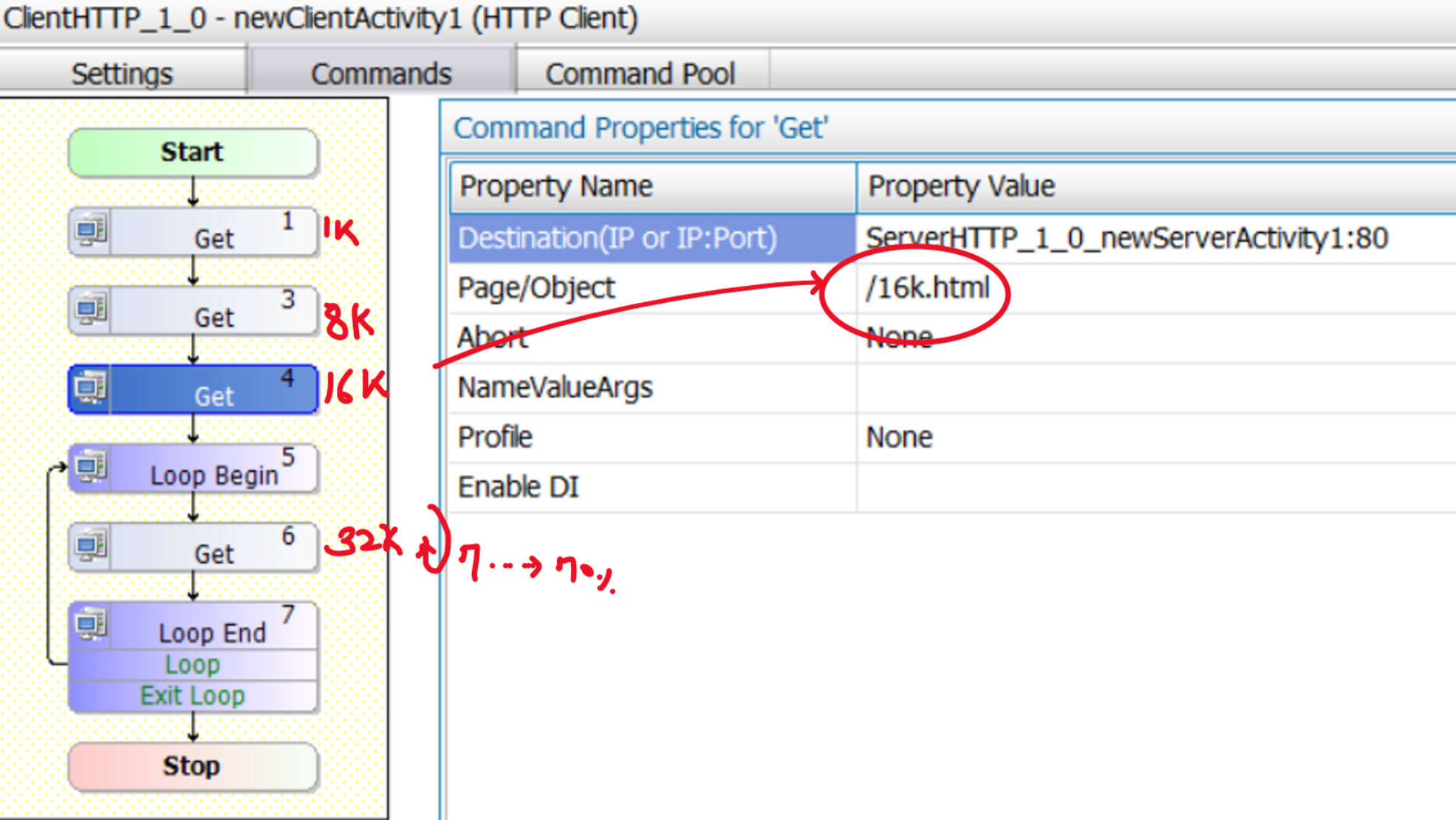

    • Get을 각각 한 번씩만 만들어주되, 70%인 32K 사이즈의 GET요청에 대해서는 루핑을 7번 돌게 한다.




    • 루핑 카운트 설정 → 반복횟수 조절하여 퍼센테이지 맞춤






    • 루프백(계측기) 측정 및 결과값 확인(1분 1회 측정)
    • 성능 측정 실시(10분씩 2회 수행하여 최소값을 최종값으로 결정)

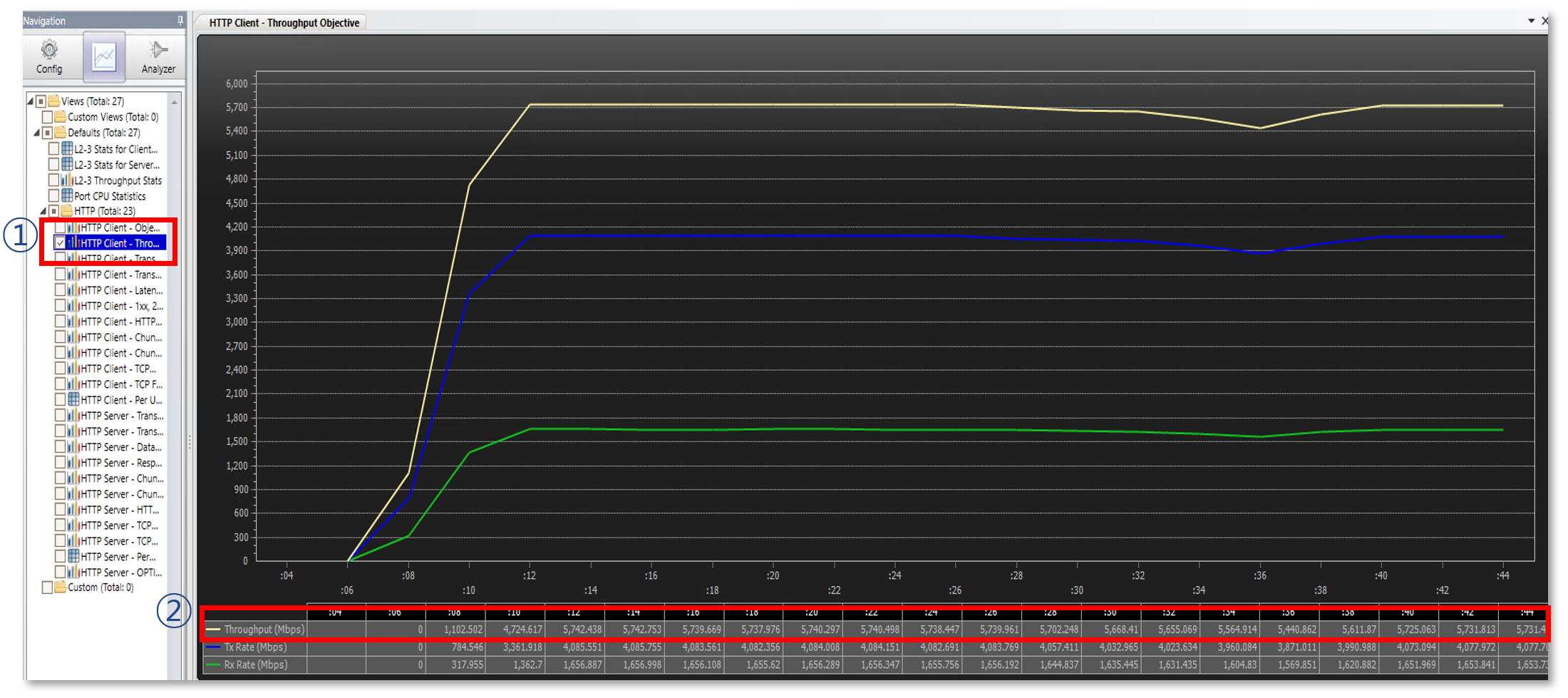

• 테스트 실행
