프로토콜 이론

1. OSPF

Reference Link

[이해하기]라우팅 프로토콜 - OSPF(Open Shortest Path First)

OSPF DR/BDR (동적 라우팅)

OSPF Stub Area & NSSA Area

• 요약
  • 제일 널리 쓰이는 프로토콜이며, 네트워크 구역을 계층별로 나누어 경로 별 비용(Cost) 기준으로 통신하는 동적 라우팅 프로토콜.
• 패킷 유형
  • Hello : "이웃아 내 정보는 이건데, 이웃맺자"
  • LSA (Link State Advertisement) : "지금 내 Link State 정보는 어떻고, 다른 Area로 가는 경로는 어디고..."

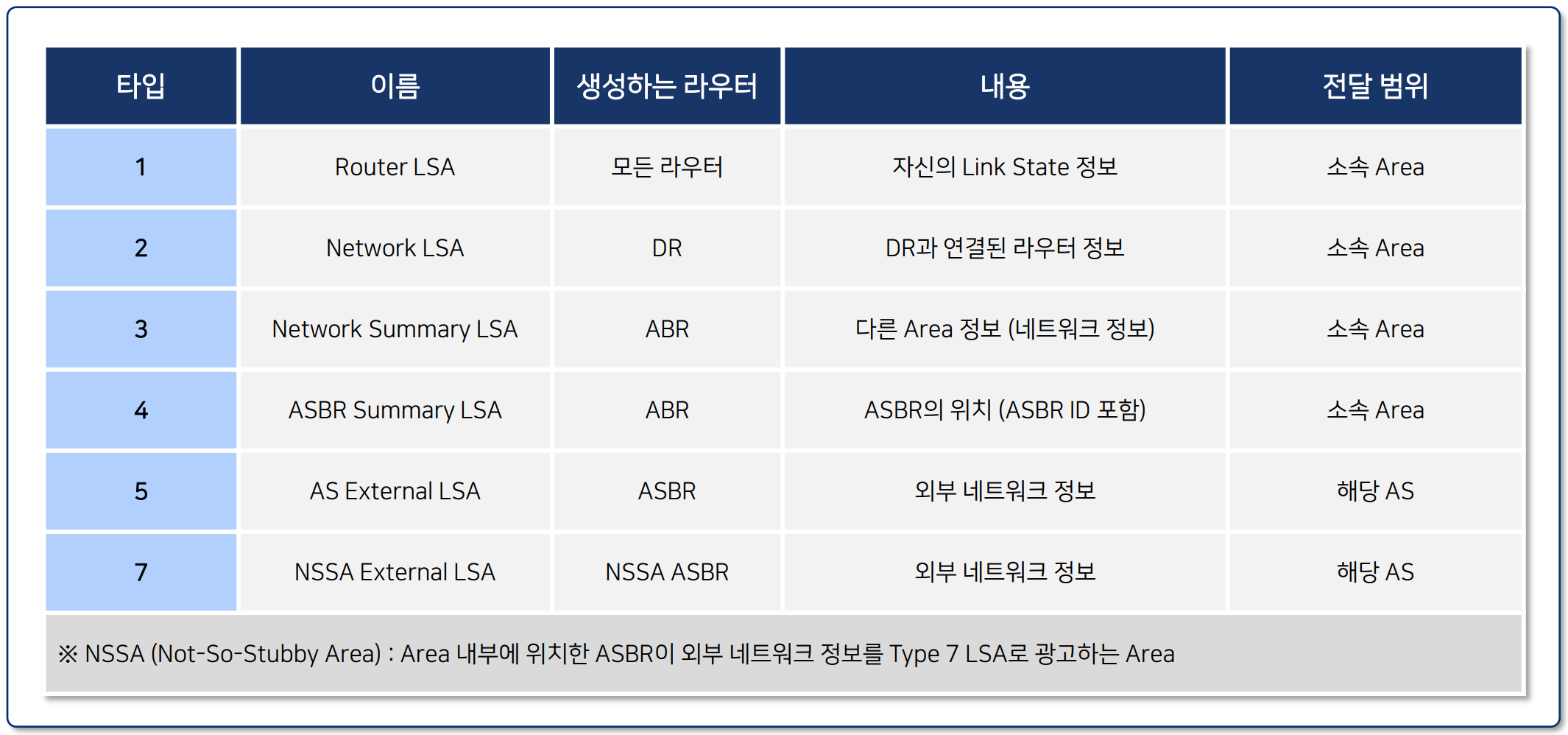

    • LSA 타입 정리




  • DDP (Database Description Packet) : "내가 가진 모든 DB들을 요약해서 알려줄게"
  • LSR (Link State Request) : "나한텐 없는 정보인데 다시 상세내용(LSA)을 다시 보내줘"
  • LSU (Link State Update) : "내 상태가 어떻게 변했고, 이웃 라우터한테 어떤 요청을 받았는데 해결해줘"
  • LSACK (LS ACK, Link state ACK) : "패킷 잘 받았어"




• OSPF 경로 코드 정보
• 네트워크 타입코드우선순위내용

  Area 내부 네트워크	O	1	라우터와 같은 Area안에 소속된 네트워크
  다른 Area 네트워크	O IA	2	라우터와 다른 Area안에 소속된 네트워크
  외부 네트워크 (다른도메인)	O E1	3	OSPF AS 밖의 외부 네트워크 정보(변동 비용 값을 가짐)
  -	O N1	4	NSSA 외부 네트워크 정보 (변동 비용 값을 가짐)
  -	O E2	5	OSPF AS 밖의 외부 네트워크 정보(고정 비용 값을 가짐)
  -	O N2	6	NSSA 외부 네트워크 정보(고정 비용 값을 가짐)

• Area 영역 별 용어




  • AS (Autonomous System)
    • 한 회사나 단체에서 관리하는 라우터 집단을 자율 시스템(AS)라 하며, 각 자율시스템을 식별하기 위한 고윳숫자로 망식별번호(AS번호)라 한다.
  • IR (Internal Router)
    • 한 Area에만 있는 라우터
  • ABR (Area Border Router)
    • 각 Area의 경계에 위치해있는 라우터
  • ASBR (Autonomous System Border Router)
    • OSPF와 다른 자율시스템(RIP, EIGRP 등)의 경계에 있는 라우터
  • BR (Backbone Router)
    • 최소 1개 이상의 인터페이스가 Area0에 속해있는 라우터
  • Backbone Area (=Transit Area)
    • OSPF 구조의 가장 최상위단의 Area
  • DR (Designated Router)
    • 일명 '반장' 라우터
    • BDR들의 통신들을 모두 받아서 나눠주는 역할을 하기 때문에 과부하가 많이 온다. 그렇기 때문에 백업역할을 하는 라우터(BDR)가 필요하다.




  • BDR (Backup Designated Router)
    • 일명 '부반장' 라우터
    • DR이 과부하로 장애가 나면, DR과 역할을 바꿔 맡아서 통신한다.
  • Stub Area
    • ABR이 내부 라우터에게 외부 경로(O E1/ O E2)에 대한 LSA를 차단하고, 그대신 디폴트 루트를 전달하는 것을 말함.
    • 장점 : 라우팅 테이블 크기를 대폭 감소/ 안정성 확보/ 라우팅 성능 증가/ 장애 처리 쉬워짐
  • NSSA (Not-So-Stubby Areas)

    • Stub Area에 ASBR을 포함하여 구성하는 방식
• 정보 교환 과정




2. RIP

• 요약
  • 홉 수를 기준으로 최단 경로를 선정하는 동적 라우팅 프로토콜

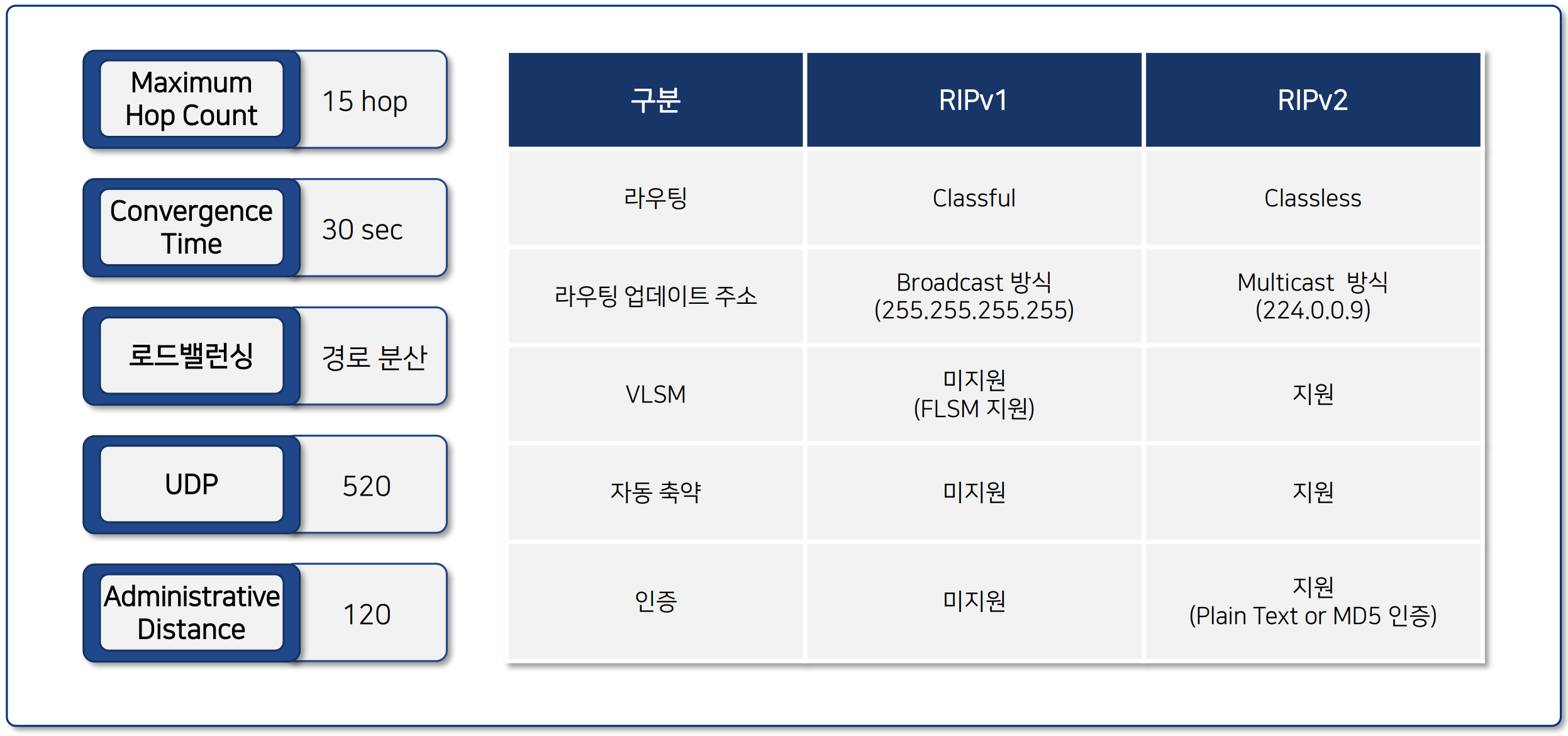

• 특징






• RIP 설정

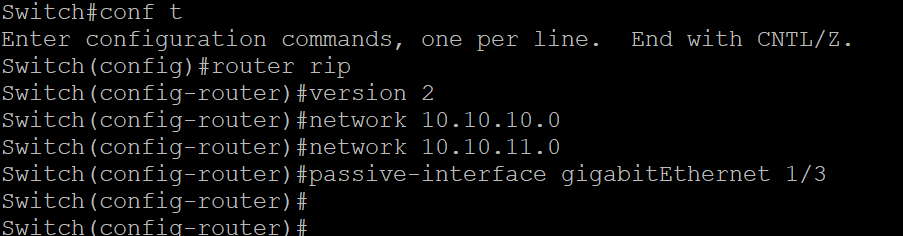

  • SW RIP 설정
    RIPv2로 양쪽의 네트워크 대역을 추가해주고,
    'passive-interface' 명령어를 통해 Gig 1/3 인터페이스로는 업데이트 내용이 흘러가지 못하게 설정했다.
